Saulės elektrinių įžeminimo sistemos

OBO Lithuania
/
Pramoniniai sprendimai
/
…
/
Įžeminimo sistemos

Mūsų gaminiai nepriekaištingam saulės elektrinių įžeminimui

  • Juostiniai ir apvalieji laidininkai

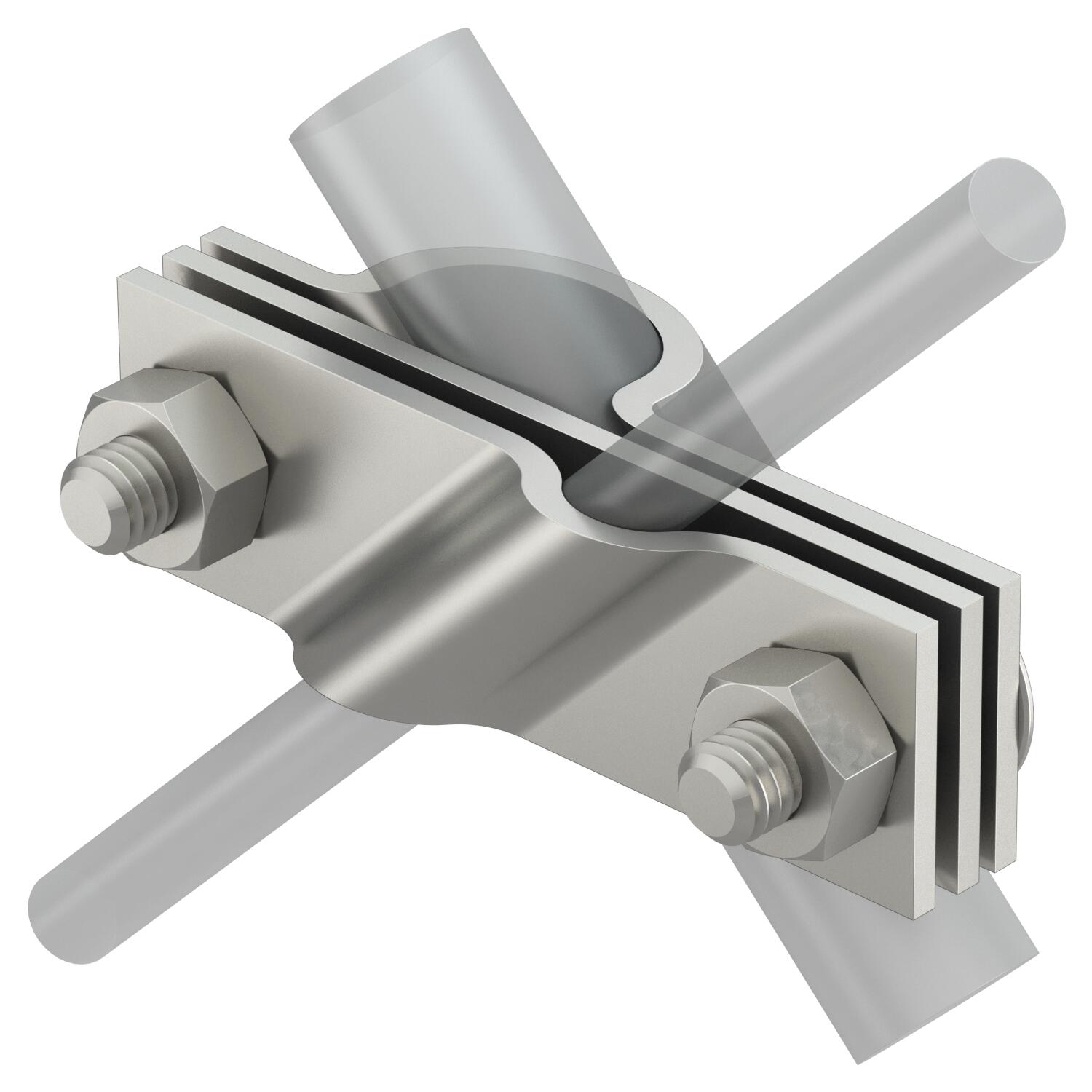

  • Jungtys
  • Jungiamieji gnybtai
  • Įžeminimo jungtys
  • Giluminiai, kontūriniai ir pamatiniai įžemikliai
  • Apsaugos nuo korozijos priemonės


Saulės elektrinių įžeminimas

Vokietijoje naujiems pastatams ant stogo įrengiant saulės elektrines be apsaugos nuo žaibo sistemos pagal DIN 18014 turi būti įrengtas pamatinis įžemiklis. Ant stogo įrengiant saulės elektrines su apsaugos nuo žaibo sistema, papildomai būtina atsižvelgti į VDE 0185-305-3 (IEC/ EN 62305-3) reikalavimus (įžeminimo varža < 10 Ω). Įžeminant antžemines saulės elektrines taip pat būtina atsižvelgti į VDE 0185-305-3 (IEC/EN 62305-3) reikalavimus.

A tipo įžeminimo sistemos

A tipo įžeminimo sistemoms priskiriami, pvz., sraigtiniai ir poliniai pamatai, jei jie atitinka VDE 0185-561-2 (IEC/EN 62561-2) reikalavimus. Šiuo atveju, atsižvelgiant į medžiagą, būtina laikytis ne tik mažiausio skersmens reikalavimų, bet ir atsižvelgti į mechanines bei elektrines savybes.

B tipo įžeminimo sistemos

Plokščių ir juostiniai pamatai yra B tipo įžeminimo sistemų pavyzdžiai. Remiantis VDE 0185-305-3 standarto 5 priedu, jų įžeminimo veiksmingumas yra sumažintas, todėl juos būtina papildyti kitomis įžeminimo priemonėmis, pvz., tinkliniu įžemikliu (20 m x 20 m) arba giluminiu įžemikliu.

Abiem atvejais OBO gali pasiūlyti tinkamus giluminius įžemiklius, kurie yra Ø20 mm arba Ø25 mm, vielą, kuri yra Ø10 mm bei įvairių matmenų juostas, pvz., 30 x 3,5 mm arba 40 x 4 mm.




A tipas

  • Horizontalus įžeminimo laidininkas
  • Vertikalus įžeminimo laidininkas (giluminis įžeminimas arba įžeminimo elektrodas)








B tipas

  • Kontūrinis įžemiklis (paviršinis įžeminimas)
  • Pamatinis įžemiklis





1Tipas OMEX
2Tipas BP
3Standartinis tipas
4Tipas „LightEarth“

Pamatų su plienine armatūra atveju žemėje neleidžiama naudoti galvaniškai cinkuotų ar variu padengtų įžemiklių. Žemėje būtina naudoti gausiai legiruotą plieną, kuriame molibdeno kiekis sudaro bent 2 %, pvz., medžiagas Nr. 1.4401, Nr. 1.4404 arba Nr. 1.4571. Jis iš esmės yra neutralus kitoms taurioms ir mažiau taurioms medžiagoms ir taip užtikrina aukštą sistemos prieinamumą.

Metalinių konstrukcijų funkcinis įžeminimas

Siekiant užtikrinti metalinių konstrukcijų arba modulių atraminių rėmų funkcinį įžeminimą, VDE 0185-305-3 standarto 5 priede numatytos šios situacijos:

SituacijaMažiausias skerspjūvis, varinis funkcinis įžeminimas
Saulės elektrinė be apsaugos nuo žaibo sistemos arba saulės elektrinė su apsaugos nuo žaibo sistema, kai laikomasi skiriamojo atstumo6 mm2
Saulės elektrinė su apsaugos nuo žaibo sistema, kai nesilaikoma skiriamojo atstumo16 mm2

Platus įžeminimo sistemų asortimentas

„OBO Bettermann“ siūlo platų fotovoltinių įrenginių įžeminimo sistemų produktų asortimentą

Įsitikinkite patys.

į katalogą
