Apsauga nuo viršįtampių fotovoltinėms sistemoms

Norint užtikrinti standartą atitinkančią fotovoltinių sistemų apsaugą nuo viršįtampių, reikia atsižvelgti į šias direktyvas:

• Norint išvengti žalos dėl viršįtampių, ant stogo montuojamų saulės elektrinių atveju rekomenduojame naudoti apsaugos nuo žaibo sistemą pagal VDE 0185- 305-3 (IEC/ EN 62305-3) standartą.
• Rizikos analizė pagal VDE 0185-305-2 standartą padeda nustatyti apsaugos nuo žaibo sistemos poreikį ir reikiamą apsaugos nuo žaibo klasę. Tai taikoma tik tais atvejais, kai vadovaujantis tokiomis direktyvomis, kaip, pavyzdžiui, Federaliniais statybų reglamentais, nekeliami reikalavimai įrengti kitas apsaugos nuo žaibo sistemas.
  Projektuojant sudėtingas antžemines saulės elektrines, pavyzdžiui, dideles saulės jėgaines ar saulės energijos parkus, kuriems keliami aukštesni prieinamumo reikalavimai, vadovaujantis VDE 0185-305-2 standartu, reikėtų įvertinti papildomų apsaugos priemonių būtinybę arba poreikį.

• Tik apsaugota sistema gali atlaikyti ją veikiančias apkrovas ir ilgai bei saugiai gaminti energiją. Tad turto draudikai naujoje 2010 VdS direktyvos (2021 m. vasario mėn.) redakcijoje lauko saulės elektrinėms rekomenduoja vidinę apsaugą nuo viršįtampių.
• Įrengiant saulės elektrinės elektros tiekimo sistemas taikomi VDE 0100 standartai, ypač DIN VDE 0100-712.

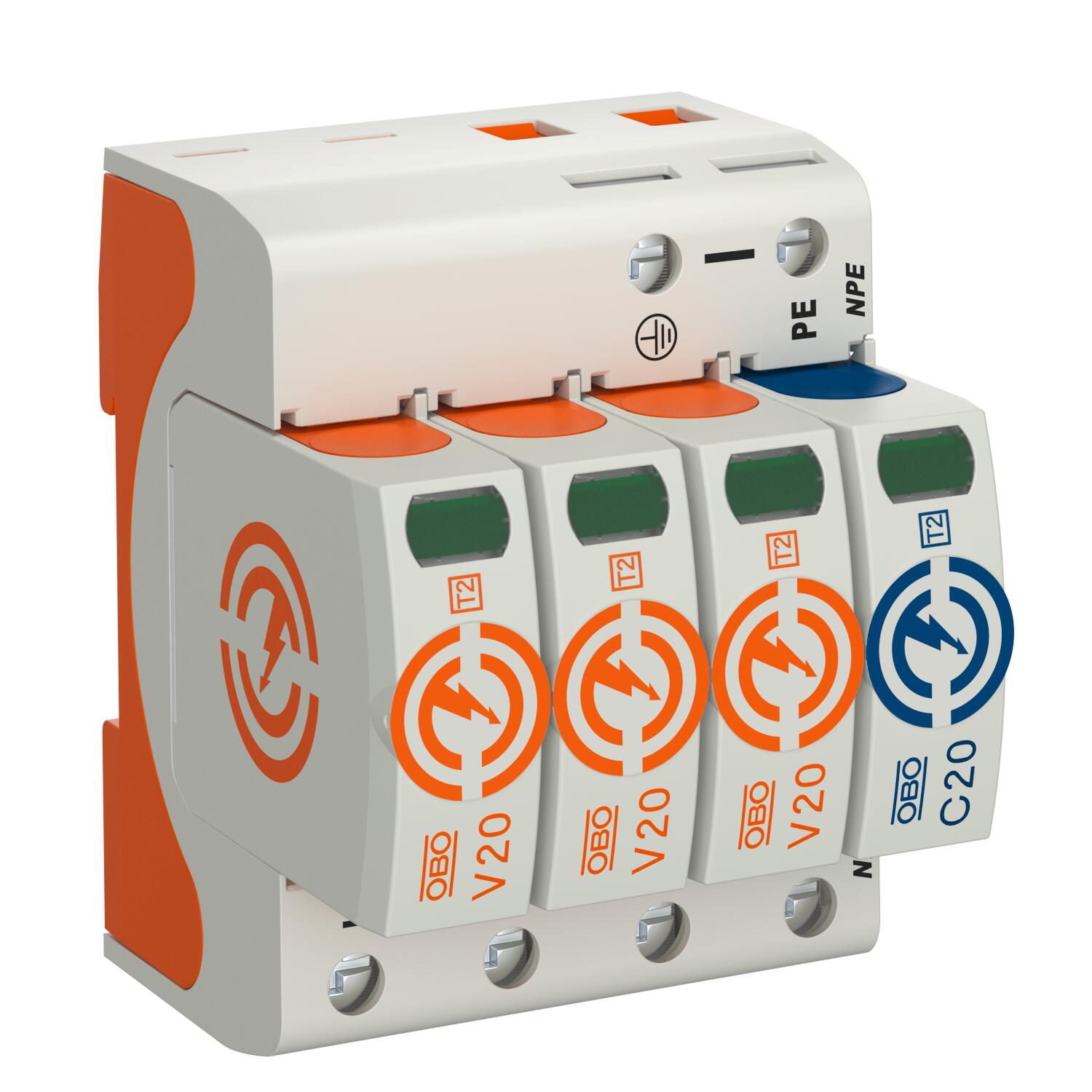

• Jei saulės elektrinė yra naujai sumontuota ir prijungta prie elektros sistemos, kintamosios srovės pusėje reikalinga apsauga nuo viršįtampių (2 tipas / II klasė) pagal DIN VDE 0100-443 ir DIN VDE 0100-712 (IEC 60364-4-44) ir 60364-7-712).
• Remiantis papildoma DIN VDE 0100-712 standarto nuoroda į standarto VDE 0185-305-3, 5 priedą, kintamosios srovės ir nuolatinės srovės pusėje reikalinga apsaugos nuo viršįtampių sistema, kad būtų užtikrinta inverterio apsauga sistemose su išorinės apsaugos nuo žaibo sistema.

Renkantis svarbu atkreipti dėmesį į šiuos punktus:

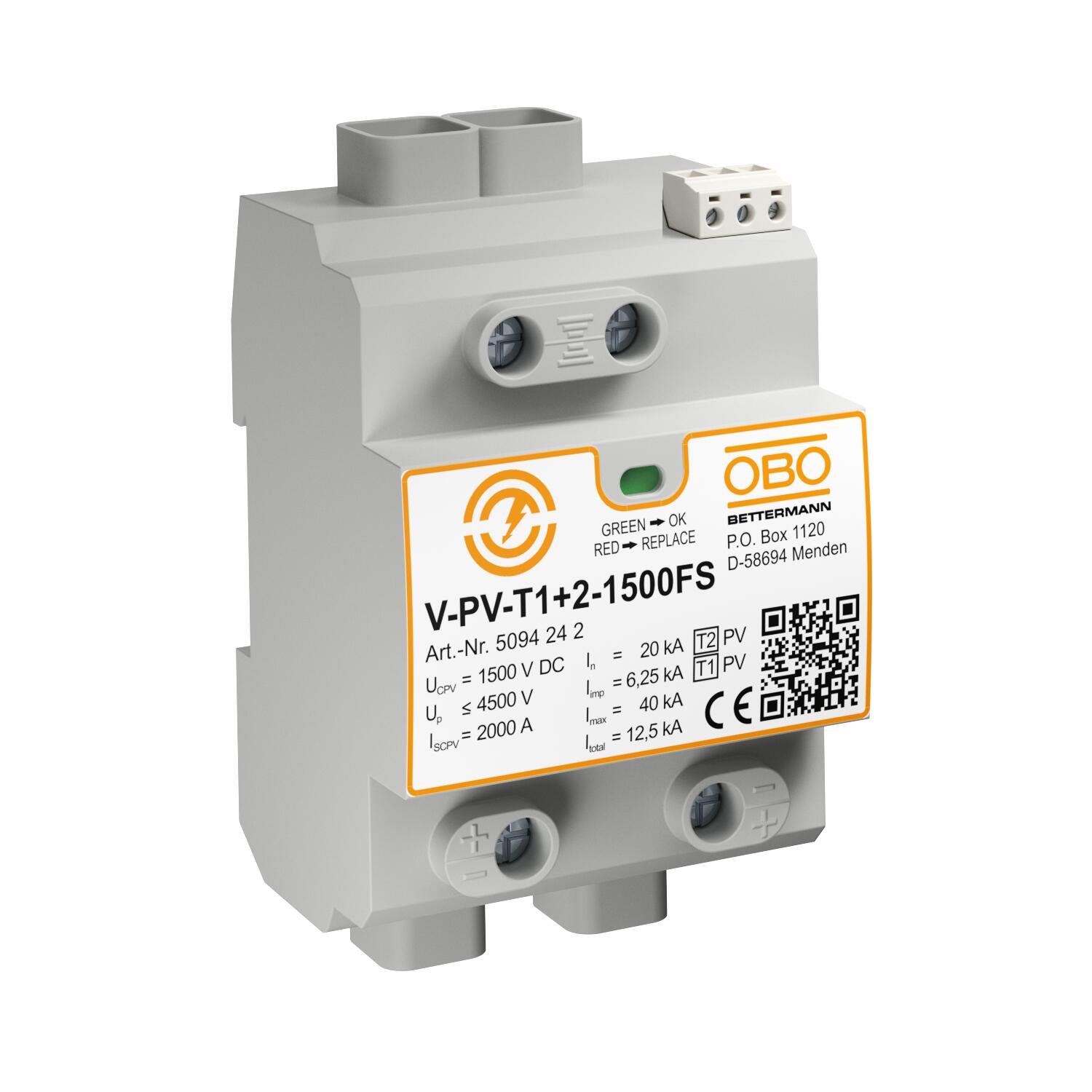

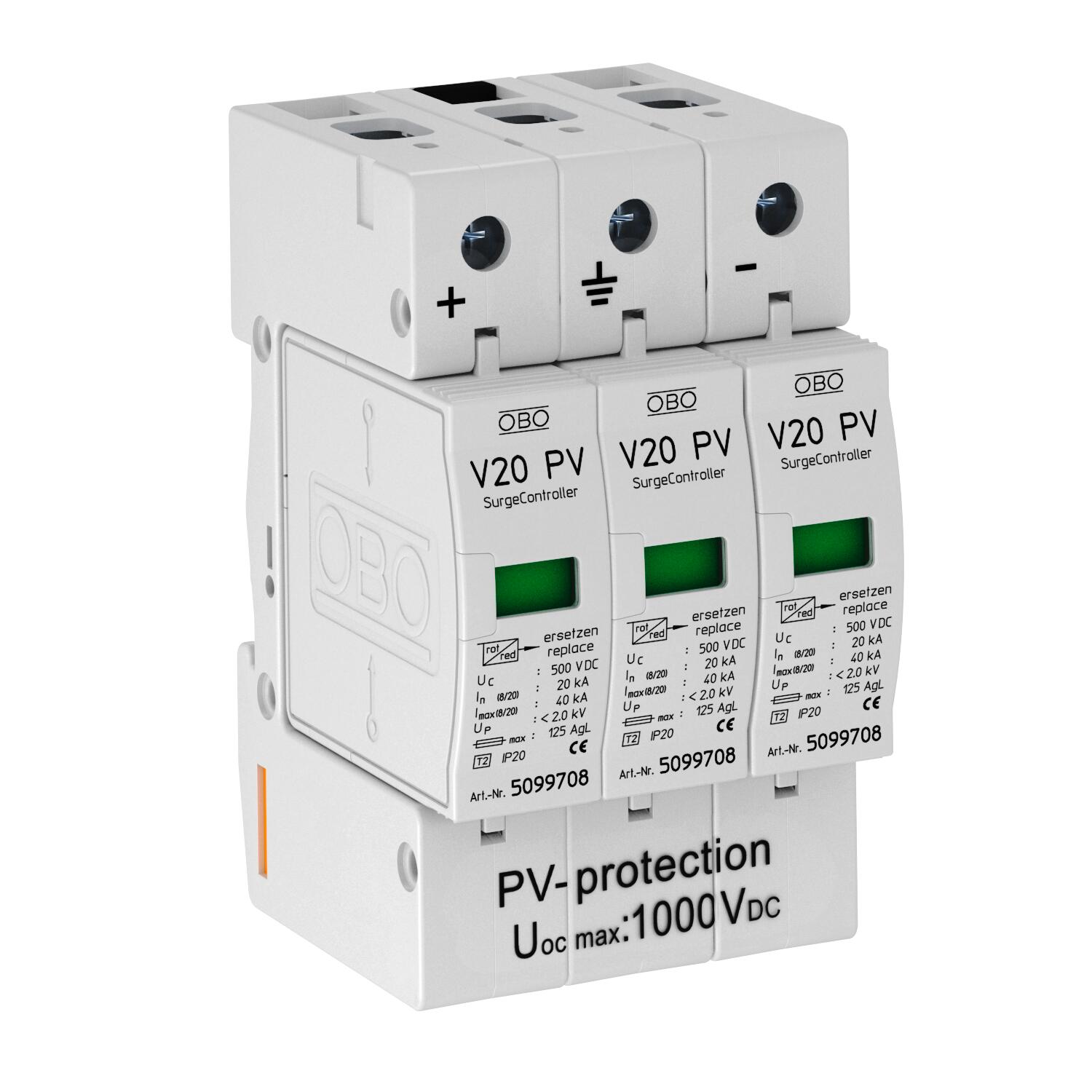

• Didžiausia saulės elektrinės tuščiosios eigos įtampa jokiu būdu negali būti didesnė už maksimalią nuolatinę įtampą, kurią gali atlaikyti jos nuolatinės srovės pusėje naudojamas apsaugos nuo viršįtampių įtaisas.
• Apsauginių įtaisų skaičius nustatomas pagal maksimalios galios taško sekimo įtaisų (MPP) skaičių konkrečioje saulės elektrinėje.
• Jeigu inverteris yra prijungtas prie serverio ar ryšio įrenginių, šios linijos taip pat turi būti integruotos į potencialo suvienodinimo sistemą, naudojant tinkamus apsaugos nuo viršįtampių įrenginius.

Ant pastatų įrengtose saulės elektrinėse inverteris montuojamas tiesiai ant stogo, palėpėje, bet dažnai ir rūsyje, priklausomai nuo vietos sąlygų. Įrengiant rūsyje, apsaugą nuo viršįtampių verta naudoti ne tik prieš inverterį, bet papildomai ir prieš kabelių įvadą į pastatą, kad būtų išvengta indukcinio jungimo iš išorės.

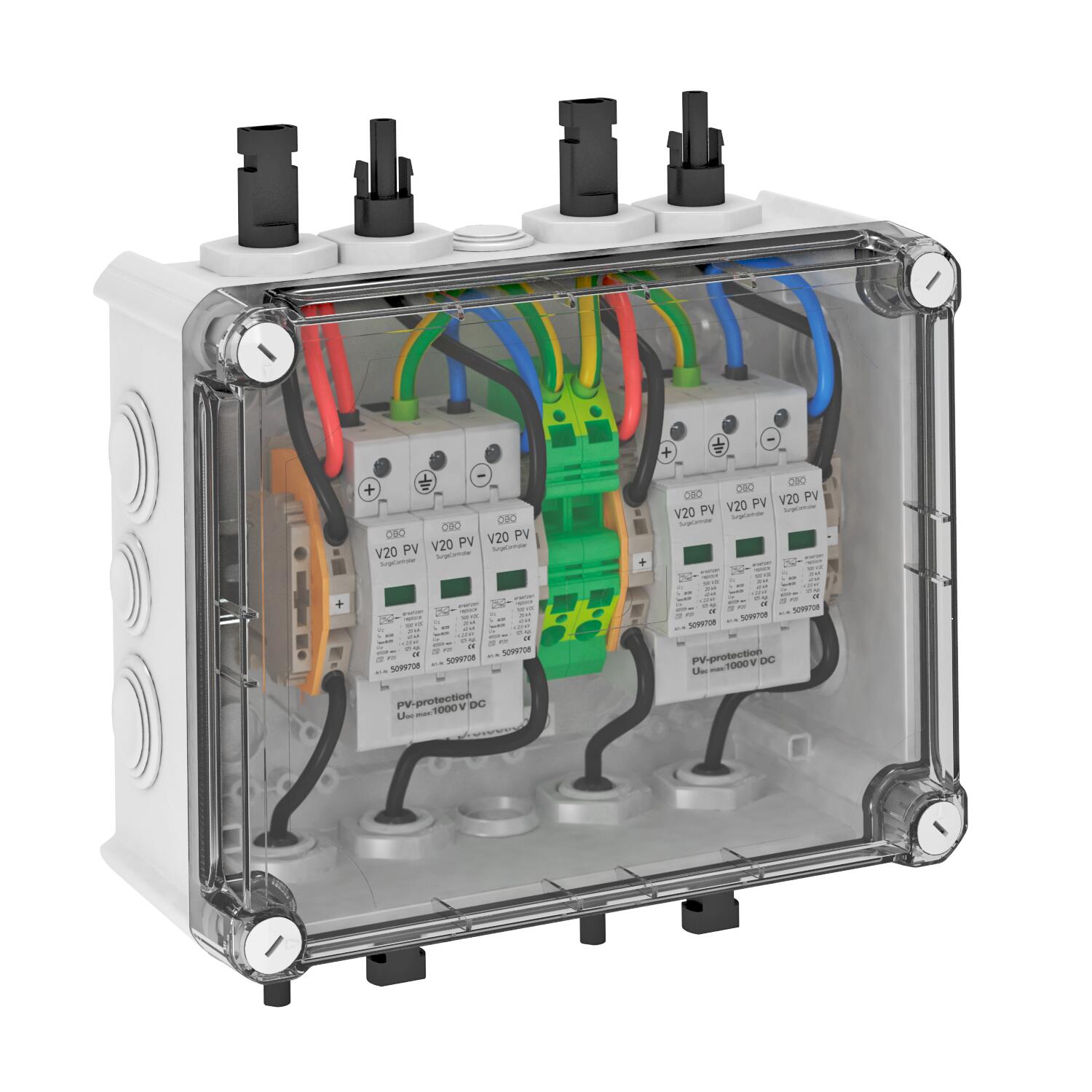

Saulės elektrinių apsauga nuo viršįtampių visuomet yra dviejų pusių: tiek nuolatinės, tiek kintamos srovės pusėse dėl pačių įvairiausių priežasčių sistemoje gali atsirasti viršįtampiai ir, pavyzdžiui, sugadinti inverterį. OBO apsauga nuo viršįtampių patikimai apsaugo iš visų pusių. Inverterio įvado apsaugai nuolatinės srovės pusėje OBO siūlo generatoriaus jungiamųjų dėžučių su apsauga nuo viršįtampių asortimentą.
